Бетононасосы представляют собой инженерные чудеса, которые революционизировали современное строительство, обеспечивая эффективную укладку бетона в сложных местах. Эти сложные машины транспортируют жидкий бетон через точно спроектированные системы, поддерживающие консистенцию материала, преодолевая вертикальные и горизонтальные препятствия.
Основная работа включает в себя комбинацию гидравлической силы, клапанных систем и управления трубопроводами, которые работают согласованно, чтобы перемещать бетон из автобетоносмесителей к местам укладки. Понимание принципов работы бетононасосов показывает, почему они стали незаменимым оборудованием для проектов, от жилых фундаментов до небоскребов и инфраструктурного строительства. Это исследование рассматривает механические процессы и инновационные технологии, которые делают возможной точную укладку бетона в больших объемах в современных строительных условиях.
Основные Принципы Работы и Компоненты
Гидравлическая система и передача мощности
Сердце бетононасос заключается в его гидравлической системе, которая преобразует механическую мощность в контролируемую энергию жидкости, приводящую в действие механизм перекачки. Дизельные двигатели или электромоторы обеспечивают первоначальную мощность, которая приводит в действие гидравлические насосы, создавая поток масла под высоким давлением. Это гидравлическое давление затем активирует цилиндры, создающие возвратно-поступательное движение, необходимое для перемещения бетона.
Современные системы, такие как те, что используются в бетононасосах SANY, используют передовые гидравлические управления, которые автоматически регулируют давление и расход в зависимости от сопротивления при перекачивании, оптимизируя энергоэффективность при поддержании постоянного выхода. Точно контролируемая гидравлическая система обеспечивает плавный поток бетона независимо от расстояния или высоты, обеспечивая надежную работу в различных строительных условиях и защищая от перегрузок.
Механизм клапана и контроль потока
Клапанная система служит критическим переключающим механизмом, который направляет поток бетона через насосный контур. В современных бетононасосах доминируют два основных типа клапанов: система рок-клапанов, использующая вращательный механизм для чередования фаз всасывания и нагнетания, и клапан S-трубки, который перемещается между цилиндрами для поддержания непрерывного потока материала.
Во время работы один цилиндр втягивается, чтобы засосать бетон из бункера, в то время как другой выдвигается, чтобы подать материал в трубопровод подачи. Клапан синхронизирует это чередующееся действие, обеспечивая бесшовный переход между циклами без обратного потока. Это точное управление клапаном создает непрерывный поток бетона, необходимый для эффективной укладки и надлежащей консолидации.
Процесс транспортировки бетона
Система бункеров и агитации
Процесс перекачки начинается у бункера, большого контейнера, который принимает бетон из автобетоносмесителей. Оснащенный интегрированной системой перемешивания, бункер удерживает бетон в движении, предотвращая сегрегацию и поддерживая удобоукладываемость во время процесса переноса. Вращающиеся лопасти или мешалки непрерывно перемешивают материал, обеспечивая его однородность при попадании в насосные цилиндры. Скорость работы мешалки адаптируется к скорости поступления бетона, балансируя эффективность перемешивания и расход энергии. Правильная конструкция бункера включает решетчатое отверстие, которое отфильтровывает крупные агрегаты, позволяя бетонной смеси плавно течь в насосные камеры. Этот начальный этап имеет решающее значение для поддержания качества материала на протяжении всего процесса транспортировки.
Эксплуатация цилиндра и перемещение бетона
Два гидравлических цилиндра работают в чередующейся последовательности, создавая непрерывный поток бетона через трубопровод. Когда один цилиндр втягивается, он создает всасывание, которое затягивает бетон из бункера в камеру насоса. Одновременно другой цилиндр выдвигается, выталкивая ранее втянутый бетон в систему подачи. Точно рассчитанный переход между цилиндрами происходит в момент максимального хода, при этом переключающий клапан перенаправляет поток для поддержания инерции. Это возвратно-поступательное действие генерирует пульсирующий поток, который продвигается по трубопроводу со средними скоростями от 0,5 до 2 метров в секунду, в зависимости от консистенции бетона и давления насоса. Конструкция системы обеспечивает минимальные потери давления в переходные периоды, поддерживая стабильный выход.
Система доставки и размещение
Конфигурация трубопровода и управление давлением
Бетон перемещается по серии соединенных стальных труб, образующих линию подачи, при этом выбор диаметра обеспечивает баланс между эффективностью потока и требованиями к давлению. Стандартные трубопроводы имеют диаметр от 100 до 125 мм, при этом большие диаметры снижают потери на трение, но требуют большего объёма для поддержания скорости потока. Насосы с установкой на стреле используют сочленённые рычаги, поддерживающие как жёсткие трубы, так и гибкие концевые шланги для точного размещения.
Система поддерживает давление по всей трубопроводной системе, с максимальными значениями давления, достигающими более 100 бар для высотных применений. Стратегическая компоновка трубопровода минимизирует изгибы и горизонтальные участки, уменьшая сопротивление, которое увеличивает требования к мощности и износ компонентов системы, обеспечивая при этом эффективное размещение бетона.

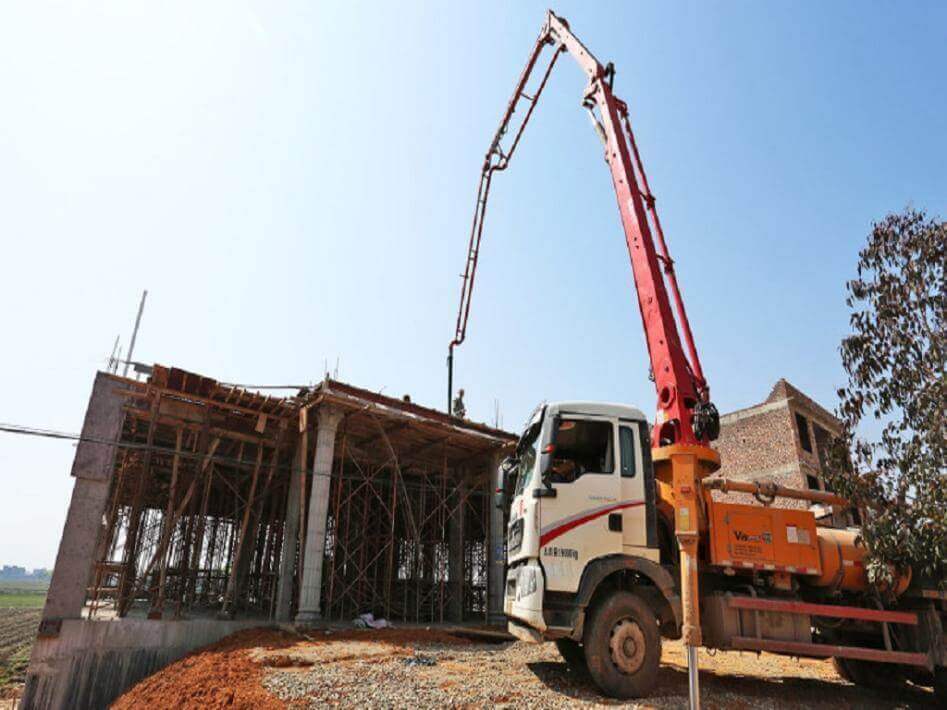

Операция стрелы и окончательное размещение
Стрела подачи доставляет бетон к конечному пункту назначения с точностью и контролем. Гидравлически шарнирные секции обеспечивают многовекторное движение, позволяя операторам размещать конечный шланг в пределах сантиметров от целевой области. Дистанционное управление позволяет точно манипулировать из оптимальных точек обзора, с пропорциональными элементами управления, регулирующими скорость движения и точность позиционирования.
Для бетонных насосов SANY интеллектуальные системы управления стрелой обеспечивают автоматическое планирование траектории и защиту от столкновений, повышая безопасность и эффективность укладки. Конечный шланг, обычно длиной 2–3 метра, позволяет окончательную регулировку для точного распределения бетона без сегрегации или пролива, завершая процесс транспортировки, начатый на миксере.
Заключение
Бетононасосы работают через элегантно скоординированную систему, которая сочетает в себе гидравлическую мощность, точное управление клапанами и аккуратное обращение с материалом для эффективной транспортировки бетона от источника к месту укладки. Сложное взаимодействие между механическими компонентами и системами управления позволяет этим машинам преодолевать значительные вертикальные и горизонтальные трудности, сохраняя при этом целостность материала.
Современные достижения продолжают улучшать эффективность перекачки благодаря интеллектуальным системам управления, оптимизации энергопотребления и функциям безопасности, которые делают укладку бетона все более точной и надежной. По мере развития строительных методов технология бетононасосов адаптируется к новым требованиям, сохраняя свою важную роль в создании инфраструктуры и сооружений, которые определяют наш современный мир. Это непрерывное инновации гарантирует, что бетононасосы остаются жизненно важными инструментами для прогресса в строительстве.
